Diagrammaufgaben: Flussdiagramme, ER-Diagramme und Skizzen
Ein großer Teil eines Informatiklehrplans besteht aus Zeichnen statt Programmieren: ein Flussdiagramm, ein Entity-Relationship-Diagramm, eine Netzwerktopologie. Es gibt zwei Arten von Diagrammaufgaben, und sie passen zu unterschiedlichen Fragen.
Als Text geschrieben, als Diagramm dargestellt

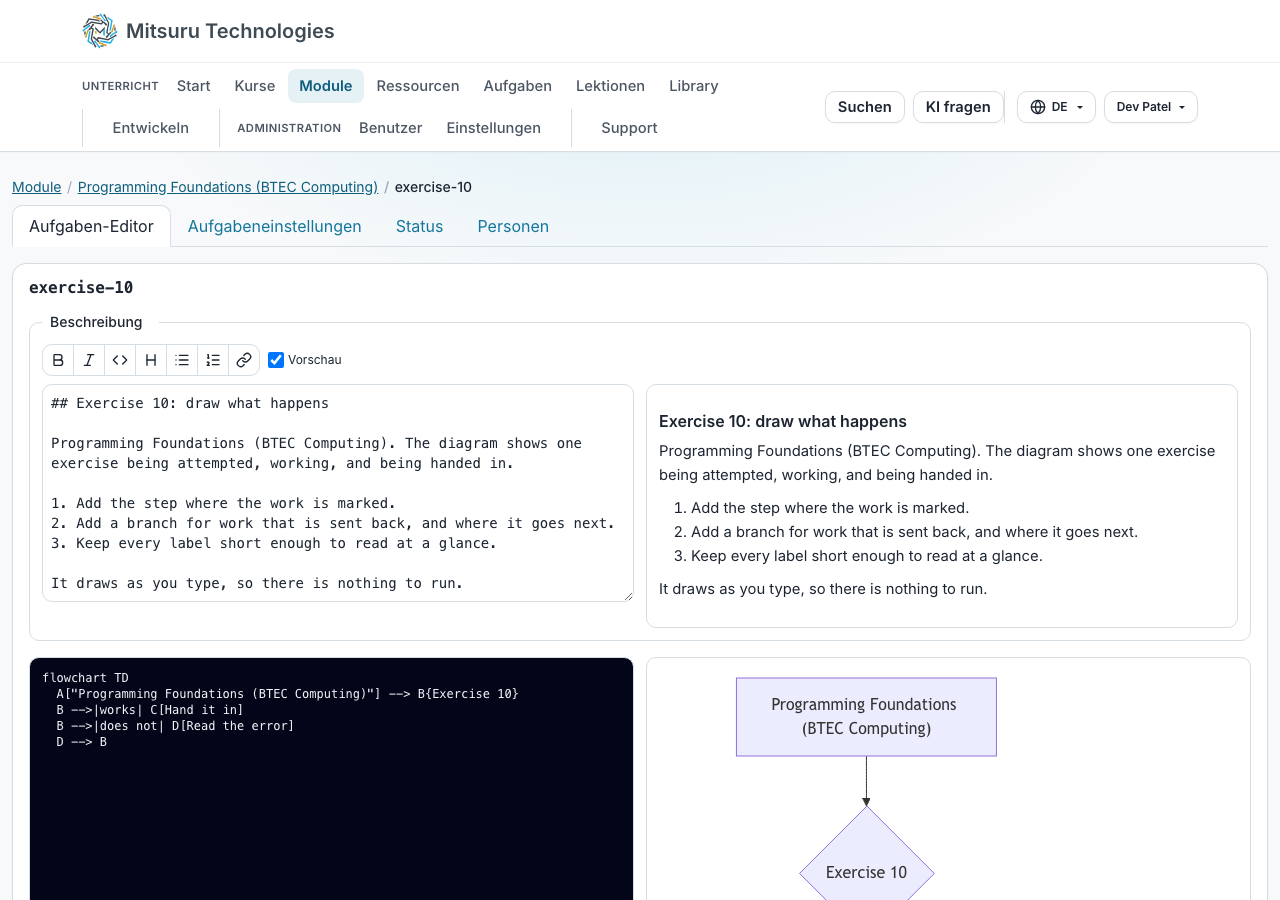

Eine Mermaid-Aufgabe ist ein Diagramm, das als Text beschrieben wird und das die Seite beim Tippen zeichnet. Sie eignet sich für ein Flussdiagramm oder ein ER-Diagramm, weil sich der Text prüfen lässt und die Antworten zweier Lernender verglichen werden können.
Frei gezeichnet
Eine Excalidraw-Aufgabe ist ein Whiteboard. Sie eignet sich für eine Netzwerkskizze oder für alles, bei dem es um die Anordnung geht und nicht um die Syntax.
Das Whiteboard öffnet sich mit 177 vorgefertigten Formen für Wireframes, Cloud- und Systemdesign-Symbole, Formulare, UML- und ER-Notation sowie Architekturdiagramme, sodass ein Board nie leer ist. Diese Bibliothek ist fest: Sie lässt sich nutzen, aber weder erweitern noch kürzen. „In neuem Tab öffnen“ bietet eine Zeichenfläche in voller Höhe ohne alles andere auf der Seite und speichert am selben Ort.
Eine Diagrammaufgabe, die Sie bei einer lernenden Person öffnen, ist schreibgeschützt: zum Ansehen, nicht zum Korrigieren. Diagrammaufgaben werden im Live-Unterricht nicht angezeigt. Ein Diagramm in einer Lektion ist etwas anderes: Es ist ein Block, den Sie im Lektionseditor hinzufügen, und in der Kopie der Lektion einer lernenden Person können Sie auf deren Diagramm zeichnen.
Häufige Fragen
- Brauchen Lernende ein Konto bei einem Zeichenwerkzeug?
- Nein. Beide sind in der Seite enthalten, und die Arbeit wird wie jede andere bei der Aufgabe gespeichert.
- Kann ein Diagramm automatisch bewertet werden?
- Nein, und keine der beiden Arten behauptet das. Ein Diagramm wird bewertet, indem man es liest.
