Tareas de diagramas: diagramas de flujo, modelos E-R y bocetos
Buena parte de un temario de informática consiste en dibujar más que en programar: un diagrama de flujo, un diagrama entidad-relación, una topología de red. Hay dos tipos de tarea de diagrama y cada uno encaja con un tipo de pregunta distinto.
Se escribe como texto y se muestra como diagrama

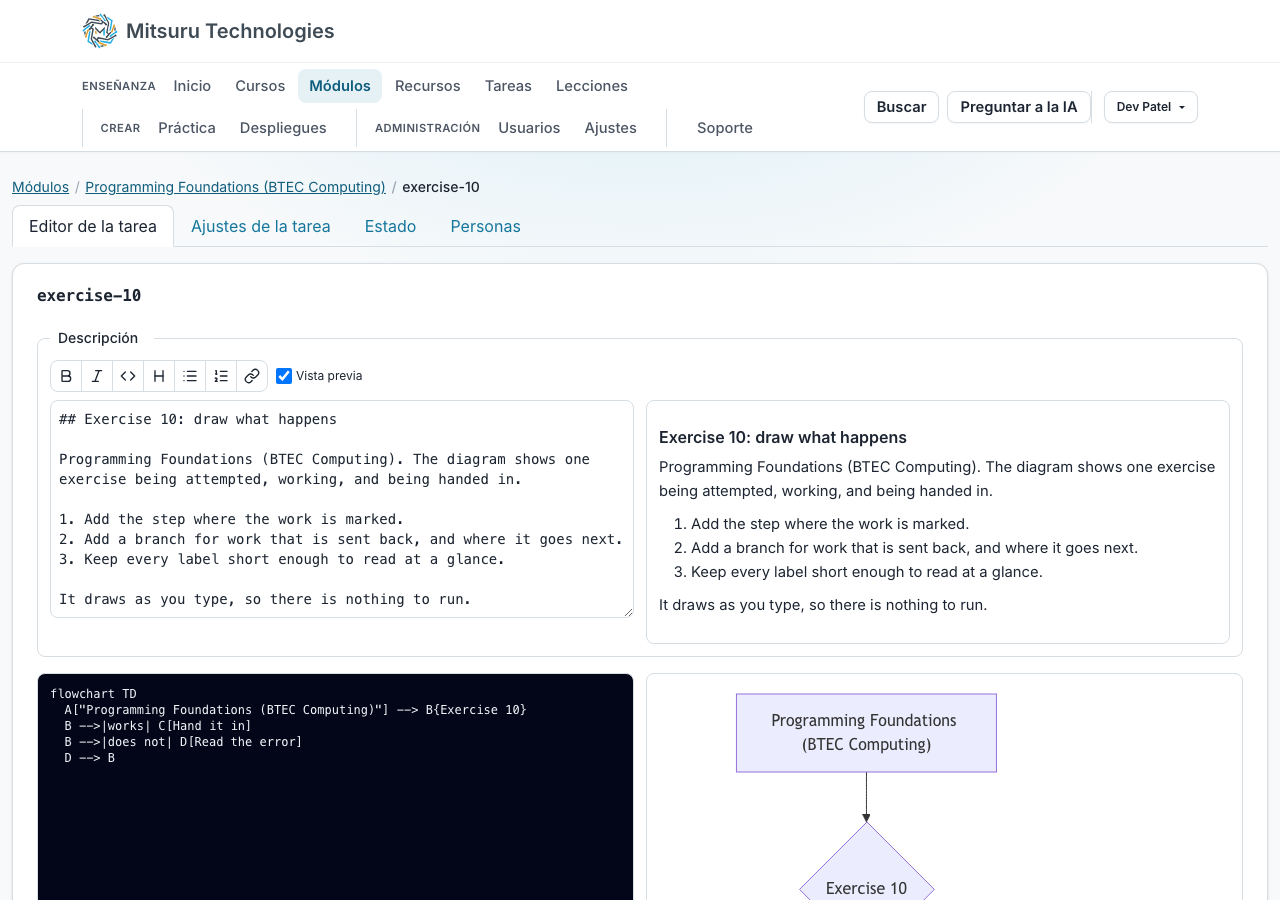

Una tarea de Diagrama Mermaid es un diagrama descrito en texto, que la página dibuja mientras el alumno escribe. Es la opción adecuada para un diagrama de flujo o un diagrama E-R, porque el texto se puede revisar y las respuestas de dos alumnos se pueden comparar.
Dibujado a mano alzada
Una tarea de Excalidraw es una pizarra. Es la opción adecuada para un esquema de red o para cualquier cosa en la que lo importante sea la disposición y no la sintaxis.
La pizarra se abre con 177 formas ya preparadas para maquetas, iconos de nube y de diseño de sistemas, formularios, notación UML y E-R y componentes de diagramas de arquitectura, así que un tablero nunca está en blanco. Esa biblioteca es fija: se puede usar, pero no añadirle ni quitarle formas. «Abrir en una pestaña nueva» da un lienzo a toda altura sin nada más en la página, que se guarda en el mismo sitio.
Un diagrama de un alumno que abres como profesor es de solo lectura, para mirarlo y no para corregirlo, y las tareas de diagrama no se muestran en la Clase en directo. Un diagrama dentro de una lección es distinto: es un bloque que añades desde el editor de lecciones, y en la copia de la lección de un alumno puedes dibujar sobre la suya.
Preguntas frecuentes
- ¿Necesitan los alumnos una cuenta en alguna herramienta de dibujo?
- No. Las dos están integradas en la página, y el trabajo se guarda con la tarea como cualquier otro.
- ¿Se puede calificar un diagrama automáticamente?
- No, y ninguna de las dos lo pretende. Un diagrama se califica leyéndolo.
